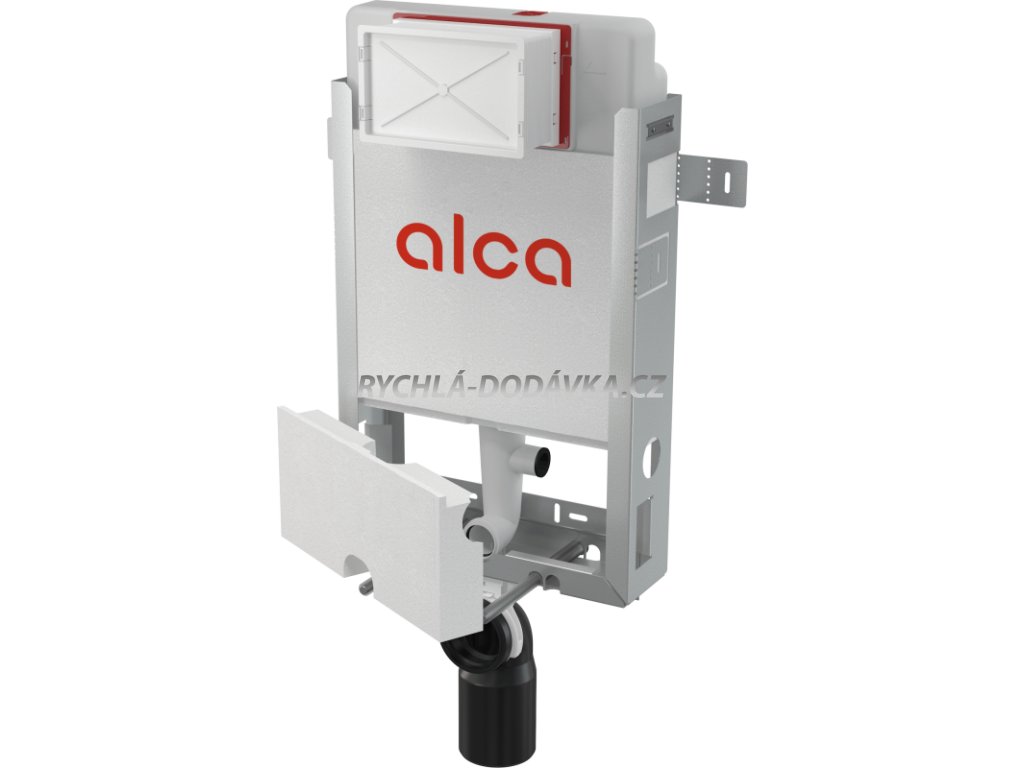

Alcadrain AM115/1000V - Předstěnový instalační systém s odvětráváním pro zazdívání + SLEVA 3% při použití kódu MS3 v košíku

Detailní popis produktu

Použití:
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Pro připojení k ventilačnímu systému
Pro závěsné WC
Pro zazdění a obezdění k nosné stěně – mokrý proces
Vhodný pro rekonstrukce

Vlastnosti:
Doporučený ventilátor o průtoku 30 m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky Alca
Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál nosné konstrukce: pozinkovaný kov
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Montážní výška 1062 mm
Možnost napojení na ventilátor (není součástí balení)
Možnost vestavby oddáleného nebo senzorového splachování
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Obsahuje dávkovač WC tablet
Odsávání zápachu přímo z WC mísy
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Přívod vody zezadu/shora uprostřed
Rohový ventil s možností na napojení na potrubní systém Mepla
Servisní práce bez použití nářadí
Stavební hloubka 125 mm
Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
Vyjmutelný díl polystyrenu pro snadný přístup při instalaci

Technické parametry:
Doporučený rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkční rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutí - 2,5 - 3,5 - l
Objem vody v nádržce - - 9 - l
Připojení vody zezadu nebo shora montážními otvory - - G1/2 - "
Standardní nastavení malého spláchnutí - - 3 - l
Standardní nastavení velkého spláchnutí - - 6 - l
Velké spláchnutí - 6 - 9 - l
Zátěžová zkouška - - 400 - kg

Rozsah dodávky:
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno HT pro připojení k ventilačnímu systému
Koleno odpadu HT 90/110 polyethylen, PE-HD
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Nádrž s napouštěcí a vypouštěcí armaturou
Pozinkovaný rám včetně nosné konstrukce
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Sada pro vhazování WC tablet
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Zátka pro ucpání otvoru odsávání pokud není použit
